성능사양 (Open Loop 펄스제어) 오티스 서보 - FX 10GM 결선도
|
항 목 |
내 용 |
||
|

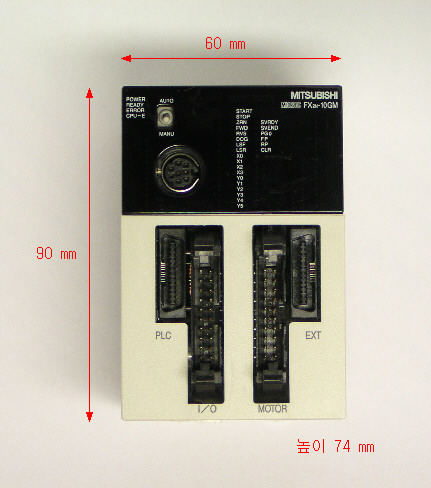

1축용 (FX-10GM) |
2축용 (FX-20GM) |
||
|
제어축수 |
1축 |
동시2축 (원호보간), 독립2축 |
|
|
PLC 사용시 1축x8 = 8축 |
PLC 사용시 2축x4 = 8축 |
||
|
적용 PLC |
FX2N , FX2NC (※PLC 없이 단독으로 사용 가능) |
||
|
위치 결정단위 |
지령단위 0.1 0.01 0.001 mm , deg , inch & Puls (상대/절대 , 간접명령) |
||
|
속도지령 |
최대 200kpps |
||
|
I/O |
System |
조그 CW, CCW, 원점찾기, 자동Start, Stop, Dog, Limit(CW,CCW), Servo ready, Servo end, 원점신호 |
|
|
User |
단도 4/4 |
단독 8/8 (증설시 최대 64점) |
|
|
PLC 사용 |
최대 256점 |
||
|
수동펄스 입력 |
1개 |
2개 |
|
|
프로그램 번호 |
10개 |
100개 |
|
|
명령 |
위치결정 |
cod번호 방식 13종 |
cod번호 방식 19종 |
|
시퀀스 |
LD , LDI , AND , ANI , OR , ORI , ANB , ORB , SET , RST , NOP 11종 |
||
|
응용 |
FNC 번호방식 29종 |
FNC 번호방식 30종 |
|
|
기타 |
M코드 , 파라미터 , 자기진단 |
||
|
통신 입출력 |
티칭펜던트 , PC-Loader , 터치스크린 |
||
|
전원 |
DC 24V |
||
