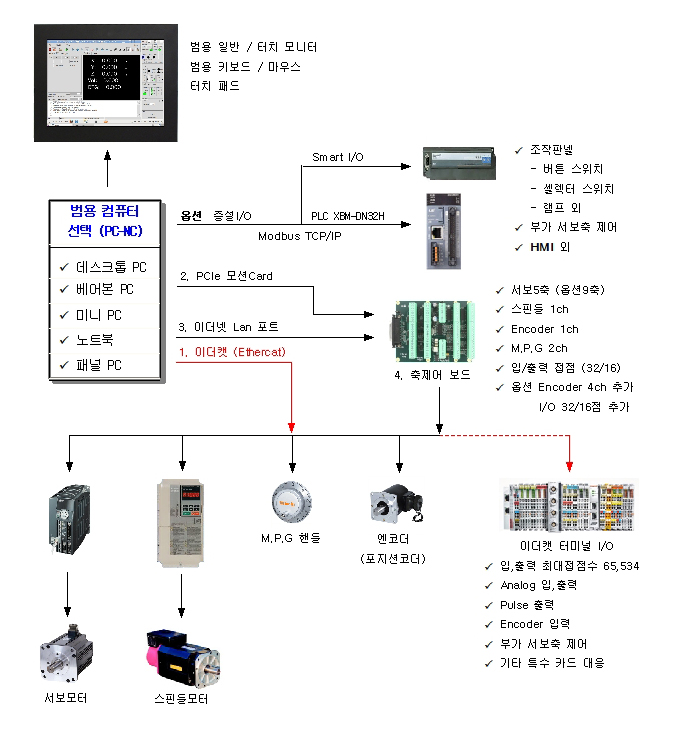

조작판넬 예시

            ※  요구 컨트롤러 (PC) 사양 :  최소 듀얼 CPU 3G 이상 (GPU내장) , SSD 120G 이상 , PCIe 슬롯 1개 이상, Lan포트 2ch 이상,

                                                        USB 외, 데스크탑 PC 케이스는 LP type

                                                   ※ PC 성능이 CNC 시스템의 안정성 및 스켄속도(고속 정밀도)를 높입니다

                                                        위 사양은 고속가공기 , 머시닝센터 기준입니다.   스켄속도 약 0.25ms 이하

            1.  Ethercat (이더캣) 사용 : PC의 이더넷 Lan 포트 및 이더캣 프로토클을 사용 합니다.

                                                        현재 하이젠모터 서보 및 Beckhoff  I/O와 사용 가능합니다.

                                                        야스카와, 파나소닉, 미스비시 외 . . . 이더캣용 서보도 요청시 가능 합니다.

                                                        이더캣은 최대 256축 까지 사용 가능 합니다. LinuxCNC에서는 최대 9축만 사용 합니다.

                                                        성능, 기능, 가격, 작업성, AS 모두 대만족.   현재 세계에서 가장 빠른 통신 프로토콜 입니다.

                                                        Absolute encoder 사용으로 원점찾기 불필요. 원점도그 및 상하한 리미트스위치 불필요.

                                                        입출력 I/O는 Beckhoff  or  LS산전 PLC 사용

            2.  PCIe 모션 Card 사용 :   PC의 PCIe 슬롯에 6i25 모션카드 사용

                                                   메이커 관계 없이 모든 표준 서보 사용 가능 합니다.

                                                          1)  6i25 카드(PCIe) + IEEE1284 케이블 + 7i76 보드(외장) :

                                                                      Line drive Pulse output 1000kHz  A , /A , B , /B  (Pulse + Dir) 최대 9축

                                                                      7i85 encoder 보드 추가시 Feed-back 제어

                                                          2)  6i25 카드(PCIe) + IEEE1284 케이블 + 7i77 보드(외장) :

                                                                      Close loop ±10V Analog output + Encoder 최대 9축

            3.  이더넷 Lan포트 사용 : PC Lan 포트 ↔ 7i76E 보드 (Ethernet 통신)

                                                   메이커 관계 없이 모든 표준 서보 사용 가능 합니다.

                                                   커넥터 배열 및 기능은 7i76과 동일 합니다.

                                                   Line drive Pulse output 500kHz  A , /A , B , /B  (Pulse + Dir) 최대 9축

            4.  외장형 7i76 / 7i76E 보드 사양

                            7i76E 카드 사용 시 PCIe 6i25 모션카드 필요 없습니다.

                            서보 5축             (옵션 축보드 x 2장 = 9축 사용가능)

                            스핀들 1축          0 ~ 10V Analog output

                            Encoder 1ch        10MHz Line drive Pulse input

                                          ※ 4ch 추가 가능 (7i85보드)

                            보드 / IO 입력전원      DC5V / DC24V

                            입/출력 접점       기본 32/16 점  DC24V

                                         (Sink 입력 , Source 출력)

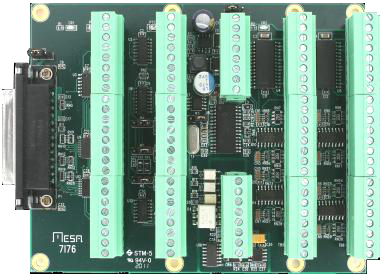

7i76 breakout board

                                         증설 I/O :  7i37 및 7i84 보드 외 . . .   Analog in/output , RS422/485

                                         파라미터 옵션     M.P.G  2ch  ,  Analog input  4ch

                            크 기                  101.6 x 127 mm  PCB보드   (7i76보드)

                            제조사/원산지     MESA Electronics  /  미국

            5.  컴퓨터 OS 및 LinuxCNC 설치

                     1)  LinuxCNC 홈페이지 www.linuxcnc.org 의 Download에서

                          "Debian 10 Buster PREEMPT-RT ISO"  클릭하여  "linuxcnc-2.8.0-buster.iso"  파일을

                           다운로드 받습니다.  (오픈소스 GNU GPLv2 , 파일 크기 약 2.1GB)

                     2)  새 컴퓨터를 준비하고, 받은 파일을 DVD나 USB에 부팅 디스크를 만들어 설치 합니다.

                          그러면 리눅스 배포판인 Debian Buster와 LinuxCNC가 동시에 설치 됩니다. (약 6GB)

                          ※ 윈도우의 가상공간이나  또는 하드디스크에 멀티 부팅으로 설치하지 마시고, 별도 전용 컴퓨터에 설치요망.

                     3)  설치된 LinuxCNC 프로그램 중에서 아래 마법사를 실행하면 하나의 CNC프로그램이 만들어 집니다.

                -  Stepconf Wizard  :  컴퓨터의 병렬포트 (프린터포트)를 통해 CNC 제어.

                                   비교적 간단해 처음 배우기에 적합 합니다. 그러나 성능 및 기능이 미흡 합니다.

                                   병렬포트 (프린터포트) 카드 및 외장보드는 시중에서 저렴하개 판매됩니다. (약 10만원)

                -  Pncconf Wizard  :  위 2번의 7i76 , 7i77, 7i76E 보드 외 . . .  CNC 제어

                                   실제 현장 적용 및 전문가 사용에 적합 합니다.

                 4)  마법사 실행 후 바탕화면에 아이콘이 만들어 지고, 클릭하면 LinuxCNC가 실행 됩니다.
